對夾蝶閥
- 所屬類別：對夾式蝶閥
- 產品型號：d673h
- 發布時間：2013-10-31
- 瀏覽次數：3302
- 聯系電話：0577-67983731
- 在 線 QQ：
氣動對夾式蝶閥產品概述
我廠采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，具有良好的耐腐蝕性，使用壽命長，本閥有雙向密封功能，產品符合國家GB/T13927-92閥門壓力試驗標準。被廣泛用于介質溫度≤425℃的治金 、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。
氣動對夾式蝶閥D673H特點
1、本閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。
2、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕,使用壽命長等特點。
3、碟板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長．
4、大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。
5、本閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。
6、驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用。
氣動對夾式蝶閥主要技術參數
|
公稱通經DN（mm) |
50～2000 |
|||
|
公稱藥理PN（MPa) |
0.6 |
1.0 |
1.6 |
2.5 |
|
密封試驗(MPa) |
0.66 |
1.1 |
1.76 |
2.75 |
|
強度試驗(MPa) |
0.9 |
1.5 |
2.4 |
3.75 |
|
適用溫度 |
碳鋼：-29℃～425℃ 不銹鋼：-40℃～650℃ |
|||
|
適用介質 |
水、空氣、天然氣、油品及弱腐蝕性流體 |
|||
|
泄漏率 |
符合GB/T13927-92標準 |
|||
|
驅動方式 |
蝸輪傳動、電動、氣動、液動 |
|||
氣動對夾式蝶閥主要零部件材料
|
零件名稱 |
材料 |
|
閥體 |
WCB、合金鋼、不銹鋼、QT450-10 |
|
蝶板 |
WCB、合金鋼、不銹鋼、QT450-10 |
|
閥軸 |
2Cr13不銹鋼、合金鋼 |
|
密封圈 |
不銹鋼圈 |
|
填料 |
柔性石墨 |
氣動對夾式蝶閥采用標準結構圖例
|
制造標準 |
JB/T 8527-97 |
|
法蘭標準 |
GB9113-2000 |
|
結構長度標準 |
GB12221-89 |
|
檢驗標準 |
GB/T 13927-92 |

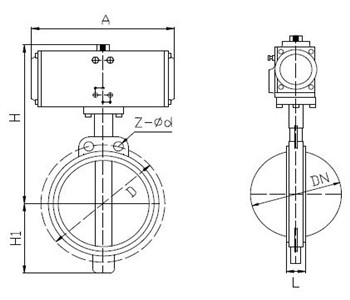

氣動對夾式蝶閥采用標準結構圖例
氣動對夾式蝶閥D673H-10/16/氣動對夾式硬密封蝶閥主要外形連接尺寸 ?。▎挝?/font>:mm）
|
公稱通經(DN) |
主要尺寸 |
法蘭尺寸和螺栓規格 |
|||||
|
1.0MPa |
1.6MPa |
||||||
|
L |
H |
H1 |
D1 |
4-Ф－M |
D1 |
4-Ф－M |
|
|
50 |
43 |
625 |
112 |
125 |
Ф18 |
125 |
Ф18 |
|
65 |
46 |
625 |
115 |
145 |
Ф18 |
145 |
Ф18 |
|
80 |
49 |
645 |
120 |
160 |
Ф18 |
160 |
Ф18 |
|
100 |
56 |
675 |
138 |
180 |
Ф18 |
180 |
Ф18 |
|
125 |
64 |
715 |
164 |
210 |
Ф18 |
210 |
Ф18 |
|
150 |
70 |
800 |
175 |
240 |
Ф23 |
240 |
Ф23 |
|
200 |
71 |
850 |
208 |
295 |
M20 |
295 |
M20 |
|
250 |
76 |
925 |
243 |
350 |
M20 |
355 |
M24 |
|
300 |
83 |
1035 |
283 |
400 |
M20 |
410 |
M24 |
|
350 |
92 |
1070 |
310 |
460 |
M20 |
470 |
M24 |
|
400 |
102 |
1190 |
340 |
515 |
M24 |
525 |
M27 |
|
450 |
114 |
1250 |
380 |
565 |
M24 |
585 |
M27 |
|
500 |
127 |
1290 |
410 |
620 |
M24 |
650 |
M30 |
|
600 |
154 |
1455 |
470 |
725 |
M27 |
770 |
M33 |
|
700 |
165 |
1585 |
550 |
840 |
M27 |
840 |
M33 |
|
800 |
190 |
1700 |
640 |
950 |
M30 |
950 |
M36 |
|
900 |
203 |
1965 |
710 |
1050 |
M30 |
1050 |
M36 |
|
1000 |
216 |
2015 |
770 |
1160 |
M33 |
1170 |
M39 |
|
1200 |
254 |
2250 |
890 |
1380 |
M36 |
1390 |
M45 |
以上描述中，所有文字、數據、圖片均只適用于參考，具體性能參數、結構尺寸參數、價格等詳情因模具的改變及產品的更新而改變.
歡迎您訪問我們的網站. 如有任何疑問.您可以致電給我們,我們將竭誠為您提供優質的服務。
